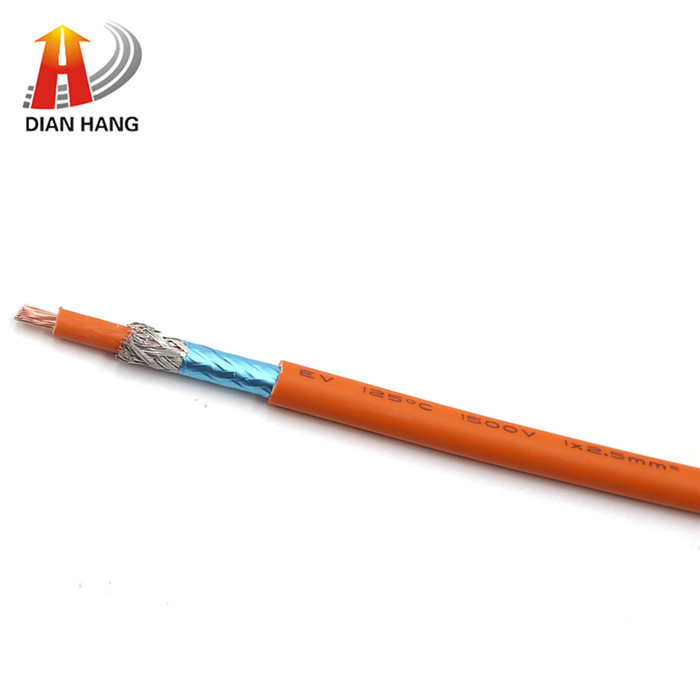

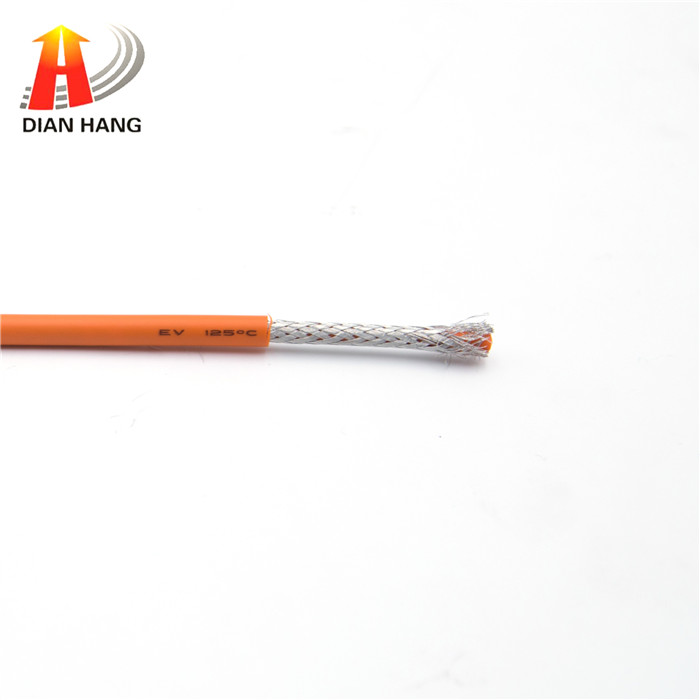

EV、HEV、FCEV 屏蔽電線
簡介：
EV電動汽車高壓線是用于電池動力輸出、控制器連接、電機連接、充電樁、車載充電機。
特性：
1.使用溫度：-40~+125℃/150℃
2.額定電壓：1500V；
3.無鹵
4.絕緣：交聯聚烯烴 護套：交聯聚烯烴/TPU彈性體
5.阻燃：符合ISO6722-2011
6.此款線材具有良好的耐刮磨、耐水解等性能
線材型號 (mm2) | 導體結構 | 絕緣外徑 | 屏蔽 | 繞包 | 護套外徑 | 最大導體電阻 |
0.50 | 16/0.20 | 2.90 | 編織屏蔽 | Al-mylar | 5.50 | 37.10 |
0.75 | 24/0.20 | 3.10 | 編織屏蔽 | Al-mylar | 5.70 | 24.20 |
1.00 | 32/0.20 | 3.70 | 編織屏蔽 | Al-mylar | 6.30 | 18.50 |
1.50 | 49/0.20 | 4.00 | 編織屏蔽 | Al-mylar | 6.60 | 12.70 |
2.00 | 64/0.20 | 4.10 | 編織屏蔽 | Al-mylar | 6.80 | 9.42 |
2.50 | 79/0.20 | 4.30 | 編織屏蔽 | Al-mylar | 7.00 | 7.60 |
3.00 | 7/14/0.20 | 4.90 | 編織屏蔽 | Al-mylar | 7.50 | 6.15 |
4.00 | 7/18/0.20 | 5.20 | 編織屏蔽 | Al-mylar | 7.80 | 4.71 |
5.00 | 7/23/0.20 | 5.40 | 編織屏蔽 | Al-mylar | 8.00 | 3.70 |
6.00 | 7/27/0.20 | 5.60 | 編織屏蔽 | Al-mylar | 8.30 | 3.14 |
8.00 | 7/37/0.20 | 6.50 | 編織屏蔽 | Al-mylar | 9.30 | 2.52 |
10.00 | 7/46/0.20 | 7.00 | 編織屏蔽 | Al-mylar | 9.80 | 1.82 |
16.00 | 7/73/0.20 | 8.20 | 編織屏蔽 | Al-mylar | 11.00 | 1.16 |
20.00 | 19/34/0.20 | 9.00 | 編織屏蔽 | Al-mylar | 11.80 | 1.00 |
25.00 | 19/42/0.20 | 9.80 | 編織屏蔽 | Al-mylar | 12.60 | 0.74 |
30.00 | 19/51/0.20 | 10.50 | 編織屏蔽 | Al-mylar | 13.60 | 0.68 |
35.00 | 19/59/0.20 | 11.50 | 編織屏蔽 | Al-mylar | 14.50 | 0.53 |
50.00 | 19/37/0.30 | 13.50 | 編織屏蔽 | Al-mylar | 17.00 | 0.37 |
70.00 | 19/53/0.30 | 15.50 | 編織屏蔽 | Al-mylar | 18.50 | 0.26 |
95.00 | 19/70/0.30 | 18.00 | 編織屏蔽 | Al-mylar | 22.00 | 0.20 |
EV、HEV、FCEV 非屏蔽電線
簡介：
EV電動汽車高壓線是用于連接充電口與電池、電池內部、電池與發動機及其他元器件，作為電力傳輸的載體
特性：
1.使用溫度：-40~+125℃/150℃
2.額定電壓：1500V；
3.無鹵或有鹵（任選）
4.阻燃：符合ISO6722-2011
線材型號 (mm2) | 導體結構 | 完成外徑 | 最大導體電阻 |
0.50 | 16/0.20 | 2.90 | 37.10 |
0.75 | 24/0.20 | 3.10 | 24.20 |
1.00 | 32/0.20 | 3.70 | 18.50 |
1.50 | 49/0.20 | 4.00 | 12.70 |
2.00 | 64/0.20 | 4.10 | 9.42 |
2.50 | 79/0.20 | 4.30 | 7.60 |
3.00 | 7/14/0.20 | 4.90 | 6.15 |
4.00 | 7/18/0.20 | 5.20 | 4.71 |
5.00 | 7/23/0.20 | 5.40 | 3.70 |
6.00 | 7/27/0.20 | 5.60 | 3.14 |
8.00 | 7/37/0.20 | 6.50 | 2.52 |
10.00 | 7/46/0.20 | 7.00 | 1.82 |
16.00 | 7/73/0.20 | 8.20 | 1.16 |
20.00 | 19/34/0.20 | 9.00 | 1.00 |
25.00 | 19/42/0.20 | 9.80 | 0.74 |
30.00 | 19/51/0.20 | 10.50 | 0.68 |
35.00 | 19/59/0.20 | 11.50 | 0.53 |
50.00 | 19/37/0.30 | 13.50 | 0.37 |
70.00 | 19/53/0.30 | 15.50 | 0.26 |
95.00 | 19/70/0.30 | 18.00 | 0.20 |
